БЛОК УПРАВЛЕНИЯ SBUDU

Подробное описание

Блоки управления SBUDU предназначены для запуска вентиляторов дымоудаления и подпора, индикации состояния с передачей информации в систему противопожарной автоматики, управления клапанами.

Щиты изготавливаются в металлических корпусах.

Блоки управления в стандартной комплектации обладают следующим функционалом:
∙ защита от короткого замыкания;
∙ автоматический пуск вентилятора по сигналу «пожар»;
∙ ручной пуск вентилятора переключателем на двери шкафа — тестовый режим;
∙ индикация работы;
∙ индикация аварии;
∙ внешняя сигнализация — «Работа» «Сухой контакт»;
∙ внешняя сигнализация — «Авария» «Сухой контакт».

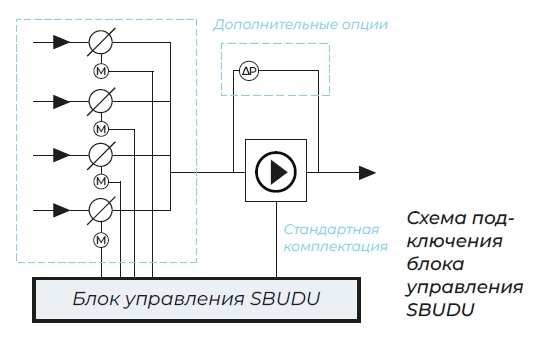

Схема подключения Блока управления SBUDU

К стандартной комплектации можно применить расширенные опции:
• КН – Контроль питающего напряжения;
• КЦ – Контроль целостности кабеля двигателя вентилятора;
• КД – Статус работы вентилятора, по датчику давления;
• КК – Подключение клапана (ов), до 4-х штук в стандартной комплектации, индикация открытия/закрытия клапана (ов).

Условия эксплуатации:
• Высота установки над уровнем моря не более 1000 м;
• Температура окружающего воздуха в помещении от +5°С до +35°С;
• относительная влажность воздуха не более 75% при температуре +15°С и 98% при температуре +25°С;
• отсутствие непредусмотренных механических нагрузок
• окружающая среда не взрывоопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• при транспортировании, хранении и установке температура окружающего воздуха от –30°С до +50°С.

Так же предлагаем блоки управления SBUDU с нестандартными опциями:
• запуск двигателя при помощи частотного преобразователя или устройства плавного пуска;
• количество подключаемых вентиляторов более 1–го;
• запуск систем по зонам;
• различные алгоритмы работы.

Осуществляем разработку блоков управления клапанов; огнезадерживающих и дымоудаления.
