КРЫШНЫЙ ВЕНТИЛЯТОР VKRF 6,3DU

Подробное описание

ОБЩИЕ СВЕДЕНИЯ

• Основные выпускаемые типоразмеры (номера): 5,6 6,3 7,1 8 9 10 11,2 12,5
• Варианты конструктивного исполнения: исполнение 1;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Материал корпуса: оцинкованная сталь;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ9;
• Расположение рабочего колеса: устанавливается непосредственно на валу двигателя;
• Конструктивное исполнение корпуса:спиральный поворотный одностороннего всасывания;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;
• Монтаж: монтируются на плоской или наклонной кровле зданий и сооружений на монтажный стакан типа SТМ;
• Условия эксплуатации: вентиляторы эксплуатируются в условиях умеренного (У) климата 1-й категории размещения и умеренного и холодного (УХЛ) климата 1-й категории размещения по ГОСТ 15150-69; температура окружающей среды для У от –40 до +40 °С, для УХЛ от –60 до+40 °С.

Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.

VKRF №6,3 РВ6 DU400 1,1 кВт 1500

Вентилятор крышный радиальный с факельным выбросом потока

Типоразмер

Тип рабочего колеса

Предел огнестойкости

Мощность электродвигателя

Частота вращения (об/мин)

Технические характеристики

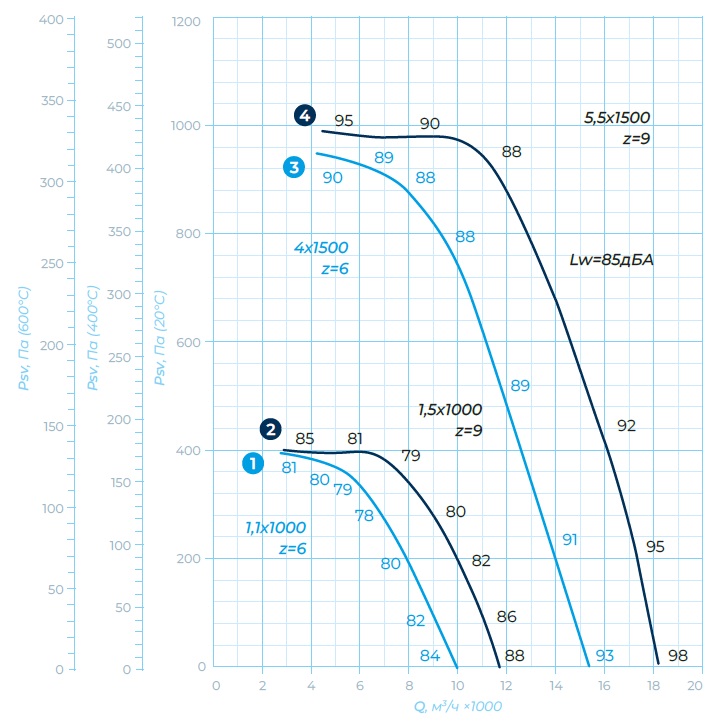

Вентилятор (сокращённое обозначение)	Номер кривой на графике	Тип колеса	Типоразмер двигателя	Мощность двигателя, кВт	Синхронная частота, оборотов об/мин.	Производительность, м3/ч	Статическое давление, Па при °С	Масса, кг
VKRF 6,3DU	1	РВ6	80B6	1,1	1000	2800–10000	394–10	186
	2	РВ9	90L6	1,5	1000	2900–11600	410–5	190
	3	РВ6	100L4	4	1500	4100–15250	959–45	200
	4	РВ9	112M4	5,5	1500	4400–18100	990–30	208
