ОСЕВОЙ ВЕНТИЛЯТОР SVO 21-12-10
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 4 4,5 5 5,6 6,3 7,1 8 9 10 11,2 12,5;
• Материальное исполнение: общеобменное, взрывозащищенное;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ТС 004/2011, 010/2011, 020/2011;
• Количество лопаток рабочего колеса: от 3-х до 16-ти;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Материал корпуса и лопаток: корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида;
• Особенности: улучшенные аэродинамические характеристики; рабочие колеса с профильными лопатками, регулируемыми по углу установки;
• Монтаж: удобство монтажа и подключения; выносная клеммная коробка и транспортировочные крепления;
• Производительность: От 3 000 до 120 000 м3/ч
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор осевой
Тип осевого вентилятора
Типоразмер
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Номинальный рабочий ток, In при 380 В | Максимальное полное давление, Па | Производительность, м3/ч. | Масса, кг | |
|---|---|---|---|---|---|---|
| min | max | |||||
| 4 | 1500 | 8,8 | 401 | 22400 | 44100 | 81 |
| 5,5 | 1500 | 11,7 | 508 | 22930 | 51590 | 117 |
| 7,5 | 1500 | 15,6 | 615 | 24000 | 56400 | 125 |
| 11 | 1500 | 22,5 | 671 | 26831 | 64441 | 133 |
| 15 | 1500 | 30,1 | 690 | 37571 | 74130 | 250 |
| 18,5 | 1500 | 36,5 | 720 | 45780 | 82001 | 266 |
| 22 | 1500 | 43,2 | 780 | 43865 | 77317 | 278 |
| 30 | 1500 | 57,5 | 835 | 51806 | 86378 | 305 |

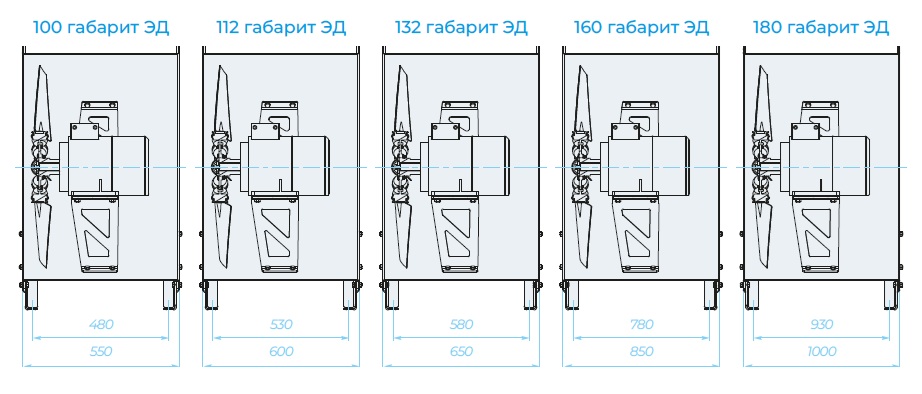

Аэродинамические характеристики, габаритно-присоединительные размеры
ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
