ВЕНТИЛЯТОР РАДИАЛЬНЫЙ SVR 11,2 DU

Подробное описание

ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5,6  6,3  7,1  8  9  10  11,2  12,5
• Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя);
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Назначение: системы противодымной вентиляции;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ9;
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад;
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания;
• Применяемый индекс в сокращенном обозначении для систем дымоудаления: DU;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;

Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.

Технические характеристики

Вентилятор	Тип рабочего колеса	Типоразмер двигателя	Мощность двигателя, кВт	Синхронная частота двигателя об/мин.	Производительность, м3/ч	Полное давление, Па, при 20°С	Масса, кг	Вид виброизолятора	Кол-во
SVR 11,2 DU	РВ6	160M8	11	750	12700–35800	1000–320	499	ДО-44	5
	РВ9	180M8	15	750	13500–49600	1110–380	526	ДО-44	5
	РВ6	200M6	22	1000	17100–49100	1860–610	542	ДО-44	5
	РВ9	200L6	30	1000	18100–67000	2090–700	587	ДО-44	5

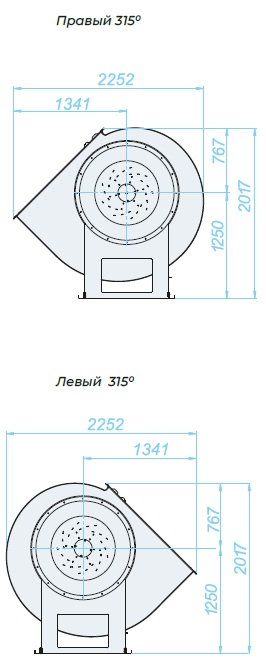

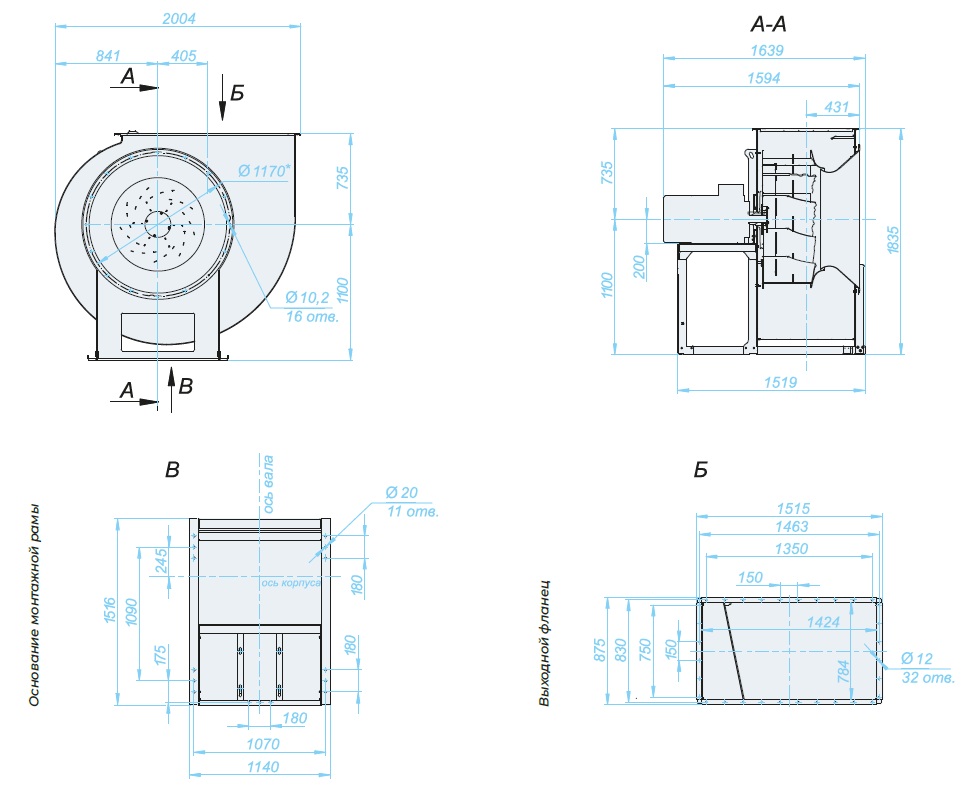

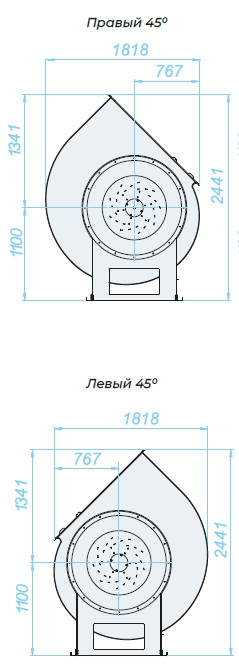

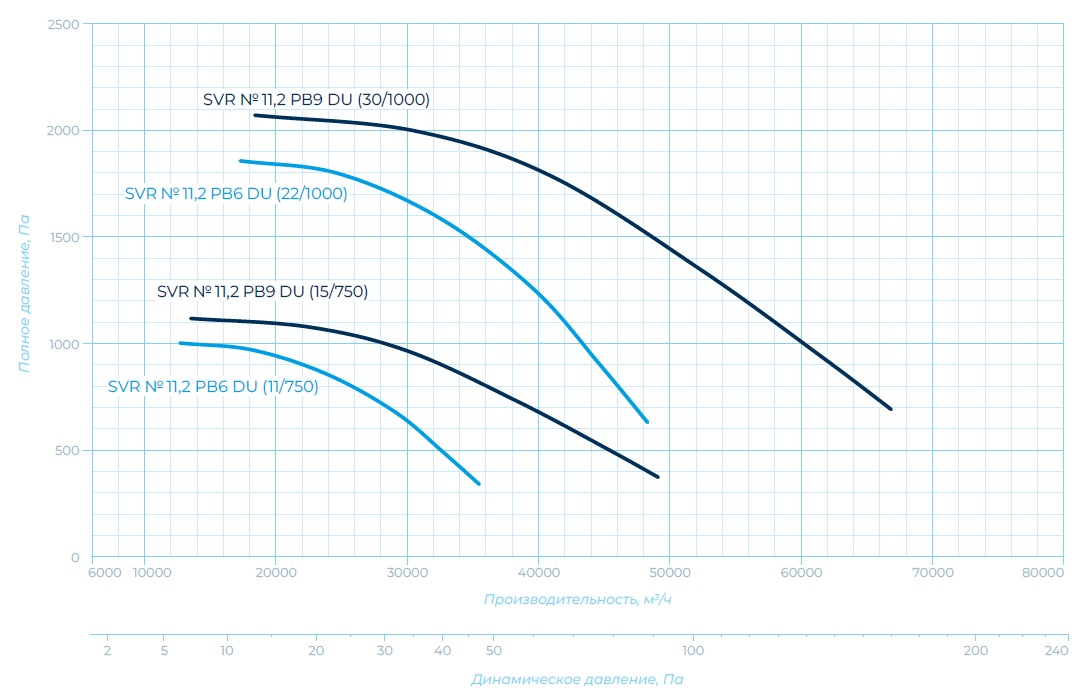

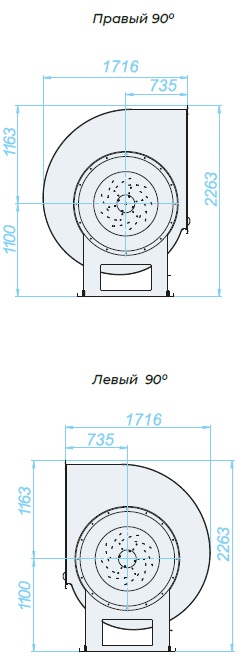

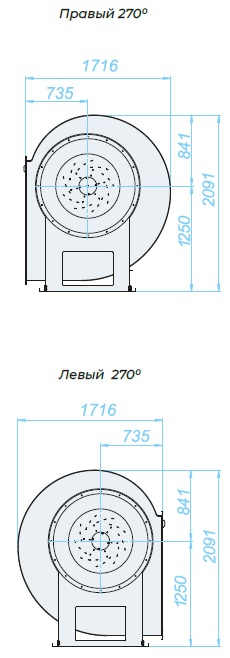

Аэродинамические характеристики, габаритно-присоединительные размеры

ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
