ВЕНТИЛЯТОР РАДИАЛЬНЫЙ SVR 7,1 DU

Подробное описание

ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5,6  6,3  7,1  8  9  10  11,2  12,5
• Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя);
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Назначение: системы противодымной вентиляции;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ9;
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад;
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания;
• Применяемый индекс в сокращенном обозначении для систем дымоудаления: DU;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;

Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.

Технические характеристики

Вентилятор	Тип рабочего колеса	Типоразмер двигателя	Мощность двигателя, кВт	Синхронная частота двигателя об/мин.	Производительность, м3/ч	Полное давление, Па, при 20°С	Масса, кг	Вид виброизолятора	Кол-во
SVR 7,1 DU	РВ6	90LB8	1,1	750	3800–8800	380–120	170	ДО-42	4
	РВ9	90LB8	1,1	750	3900–11900	430–125	172	ДО-42	4
	РВ6	100L6	2,2	1000	4500–11900	705–235	175	ДО-42	4
	РВ9	112MA6	3	1000	4700–16800	795–275	189	ДО-42	4
	РВ6	132S4	7,5	1500	6500–18200	1610–560	198	ДО-42	4
	РВ9	132M4	11	1500	6950–25400	1770–616	211	ДО-42	4

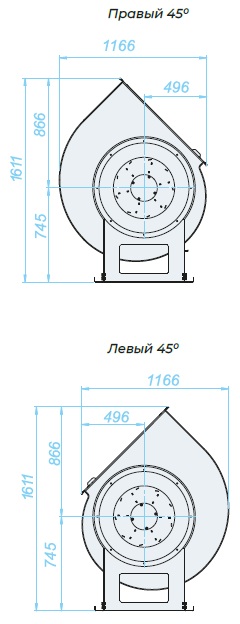

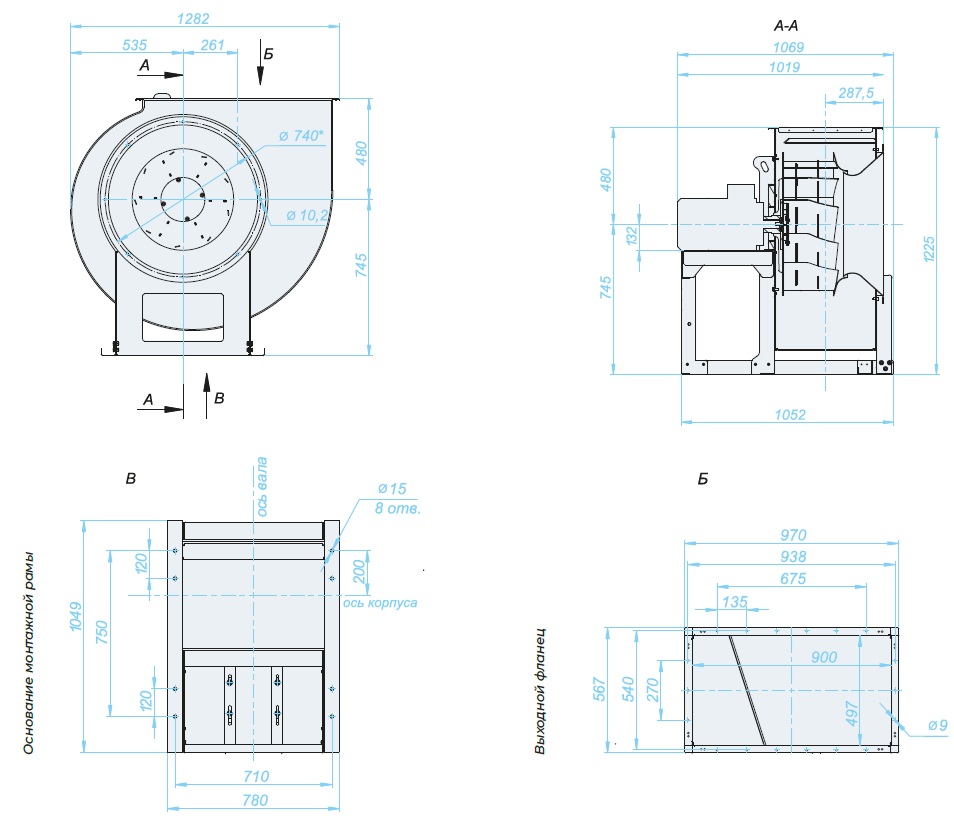

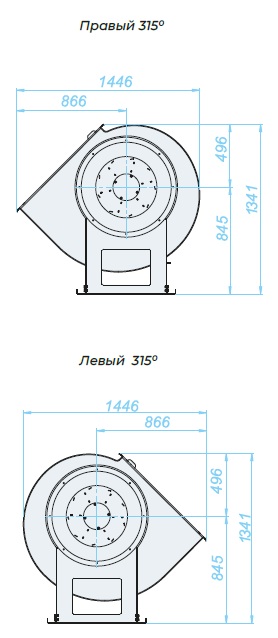

Аэродинамические характеристики, габаритно-присоединительные размеры

ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
