ВЕНТИЛЯТОР РАДИАЛЬНЫЙ SVR 6,3 DU
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5,6 6,3 7,1 8 9 10 11,2 12,5
• Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя);
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Назначение: системы противодымной вентиляции;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ9;
• Конструктивное исполнение лопаток рабочего колеса: загнутые назад;
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания;
• Применяемый индекс в сокращенном обозначении для систем дымоудаления: DU;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор радиальный
Типоразмер
Тип рабочего колеса
Предел огнестойкости
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Вентилятор | Тип рабочего колеса | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота двигателя об/мин. | Производительность, м3/ч | Полное давление, Па, при 20°С | Масса, кг | Вид виброизолятора | Кол-во |
|---|---|---|---|---|---|---|---|---|---|
| SVR 6,3 DU | РВ6 | 80B6 | 1,1 | 1000 | 2820–8100 | 530–170 | 111 | ДО-41 | 4 |
| РВ9 | 90L6 | 1,5 | 1000 | 3100–11200 | 575–195 | 115 | ДО-41 | 4 | |
| РВ6 | 100L4 | 4 | 1500 | 4500–12400 | 1280–430 | 131 | ДО-42 | 4 | |
| РВ9 | 112M4 | 5,5 | 1500 | 4800–17500 | 1410–470 | 143 | ДО-42 | 4 |

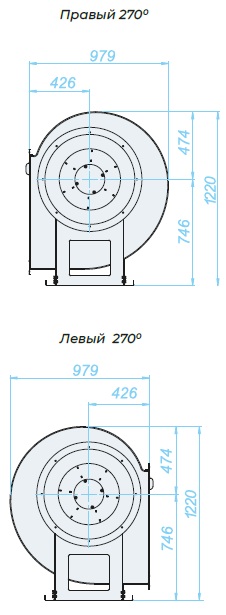

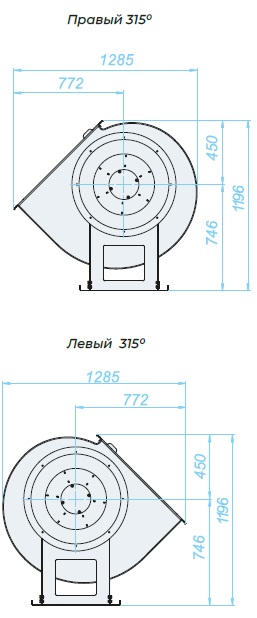

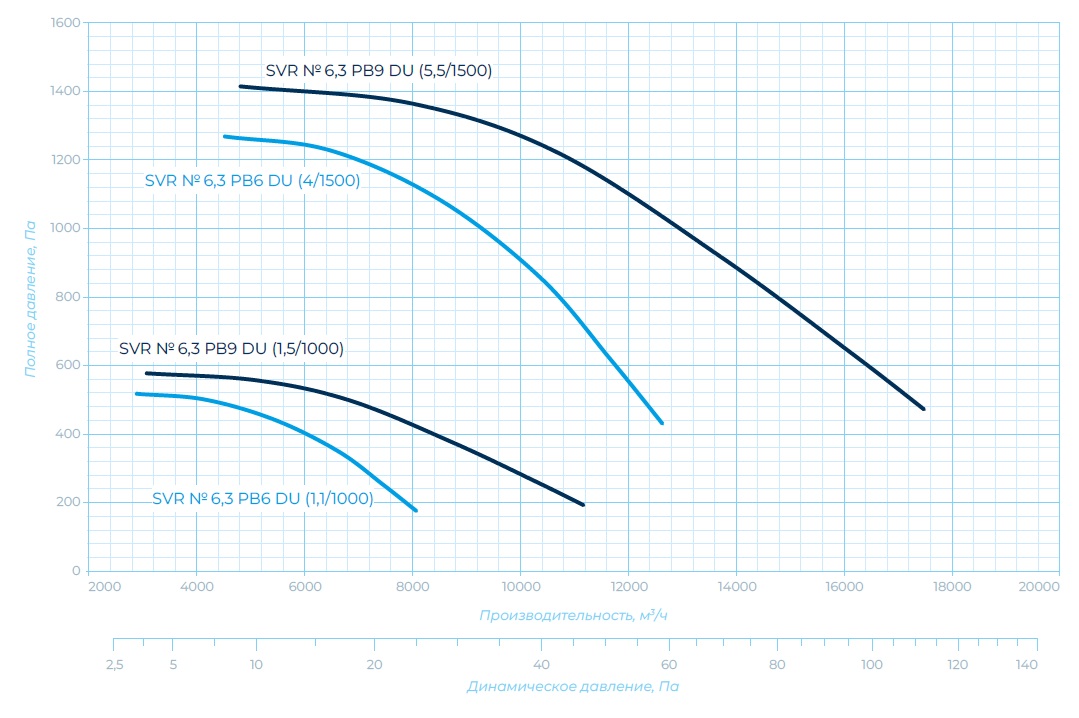

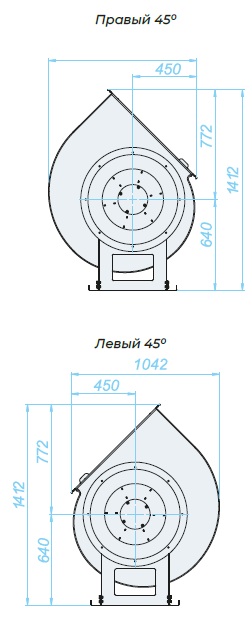

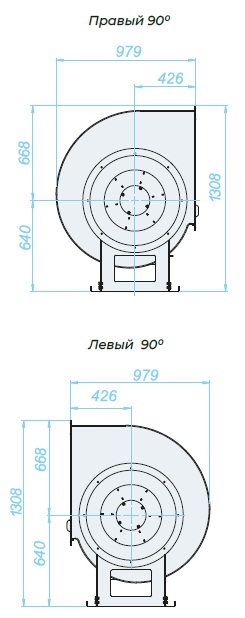

Аэродинамические характеристики, габаритно-присоединительные размеры
ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
