Виброизоляторы KIPP
Подробное описание
Резинометаллические виброизоляторы ВУ используются для монтажа радиальных и осевых вентиляторов. Виброизоляторы состоят из двух оцинкованных металлических пластин с приваренными шпильками и каучуковой изолирующей вставки.
Диапазон температур: –30°C до +80°C.
Технические характеристики виброизоляторов
| Виброизолятор | Артикул | Жесткость пружины, Н/мм | Допустимая нагрузка, кг | Масса, кг |
|---|---|---|---|---|
| ВУ-1 | K0566.02503055 | 70 | 28 | 0,3 |
| ВУ-2 | K0566.03003055 | 150 | 60 | 0,4 |
| ВУ-3 | K0566.04003055 | 300 | 120 | 1,0 |
| ВУ-4 | K0566.05003055 | 500 | 200 | 1,0 |
| ВУ-5 | K0566.06004055 | 377 | 188,5 | 1,8 |
| ВУ-6 | K0566.07505055 | 470 | 282 | 2,4 |

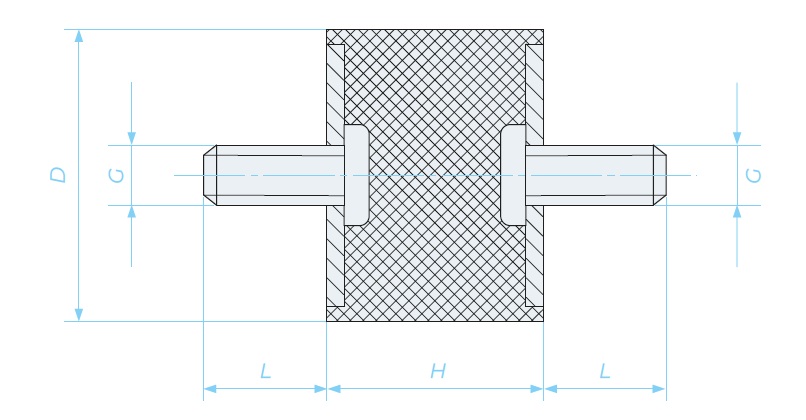

Габаритно-присоединительные размеры
| Виброизолятор | Артикул | D, мм | G (резьба шпильки) | H, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ВУ-1 | K0566.02503055 | 25 | M6 | 30 | 18 | 0,3 |
| ВУ-2 | K0566.03003055 | 30 | M8 | 30 | 23 | 0,4 |
| ВУ-3 | K0566.04003055 | 40 | M8 | 30 | 23 | 1,0 |
| ВУ-4 | K0566.05003055 | 50 | M10 | 30 | 28 | 1,0 |
| ВУ-5 | K0566.06004055 | 60 | M10 | 40 | 28 | 1,8 |
| ВУ-6 | K0566.07505055 | 75 | M12 | 50 | 37 | 2,4 |
