КРЫШНЫЙ ВЕНТИЛЯТОР VKRFm 11,2DU

Подробное описание

ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5,6  6,3  7,1  8  9  10  11,2  12,5;
• Варианты конструктивного исполнения: исполнение 1;
• Соответствие стандартам: изготовлены по ТУ 28.25.20-003-45687431-2021;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Материал корпуса: оцинкованная сталь;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ6к, РВ9;
• Расположение рабочего колеса: устанавливается непосредственно на валу двигателя;
• Варианты исполнения: могут комплектоваться частотными преобразователями для увеличения производительности;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;
• Применение: в системах противодымной вентиляции;
• Условия эксплуатации: вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 1, 2-й и 3-й категории размещения по ГОСТ 15150-69; температура окружающей среды от –40 до +40 °С (от –10 °С до +45 °С для вентиляторов тропического исполнения.

Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.

Технические характеристики

Вентилятор (сокращённое обозначение)	Номер кривой на графике	Тип колеса	Типоразмер двигателя	Мощность двигателя, кВт	Синхронная частота, оборотов об/мин.	Производительность, м3/ч	Статическое давление, Па при °С	Масса, кг
VKRFm 11,2DU	1	РВ6	160M8	11	750	22463–55409	763–0	594
	2	РВ9	160M8	11	750	29951–62148	768–0	595
	3	РВ6к	180M6	18,5	1000	30263–62543	1384–0	651
	4	РВ6	200M6	22	1000	30263–74648	1384–20	693
	5	РВ9	200L6	30	1000	40350–83727	1394–0	729

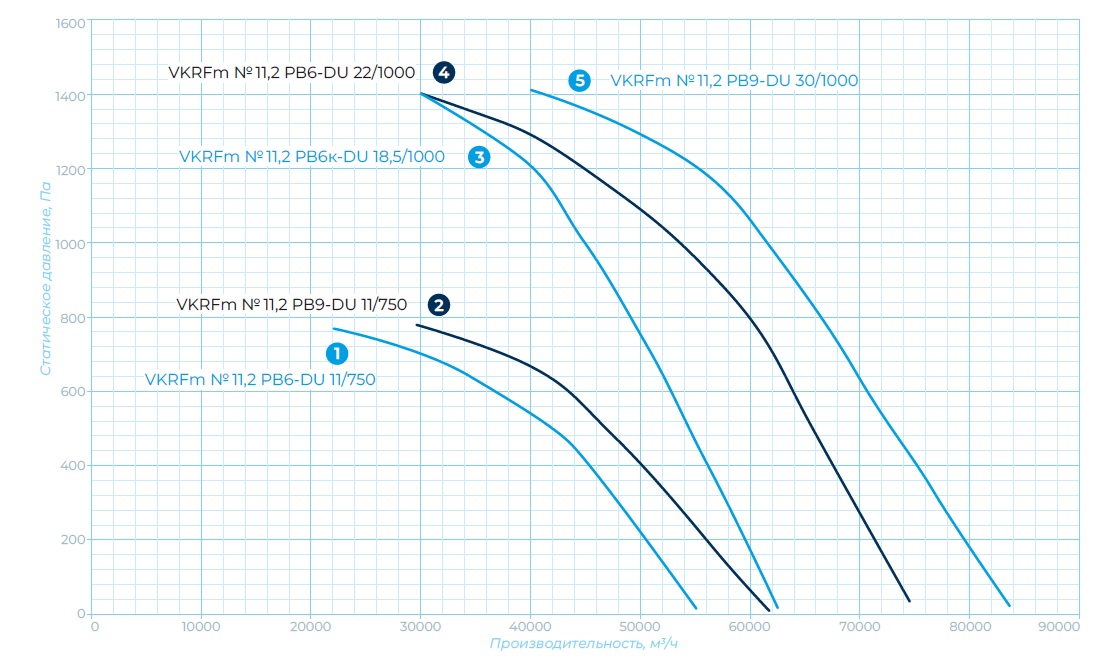

Аэродинамические характеристики, габаритные и присоединительные размеры

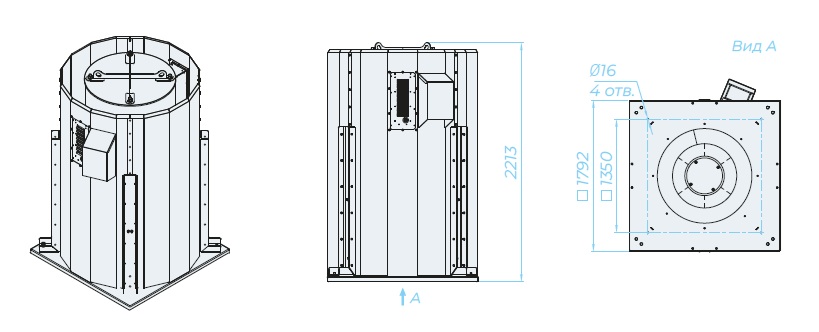

ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
