ВЕНТИЛЯТОР КРЫШНЫЙ SVOV 21-12-12,5

Подробное описание

ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 4  4,5  5  5,6  6,3  7,1  8,0  9,0  10,0  11,2  12,5
• Вентиляторы сертифицированы: ТР ТС 004/2011, 010/2011, 020/2011
• Материальное исполнение: общеобменное, взрывозащищенное.
• Количество лопаток рабочего колеса – от 3-х до 16-ти;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида;
• Улучшенные аэродинамические характеристики. Рабочие колеса с профильными лопатками, регулируемыми по углу установки;
• Удобство монтажа и подключения. Выносная клеменная коробка и транспортировочные крепления Широкий диапазон производительности: 3000–120 000 м3/ч;
• Конструкторский отдел оставляет за собой право для улучшения качества выпускаемой продукции вносить изменения размеров и комплектации без уведомления.

Крышные вентиляторы с осевыми рабочими колёсами типа SVOv 21-12 поставляются в разобранном виде, в комплект поставки входит два элемента:
∙ вентилятор осевой в виде полностью готового к монтажу моноблока;
∙ защитный зонт, предохраняющий проточную часть вентилятора от атмосферных осадков. Комплект крепежа, необходимый для крепления зонта к вентилятору, поставляется по дополнительному требованию заказчика. При монтаже вентиляторов предлагается использовать следующие изделия (дополнительная комплектация):
∙ стакан монтажный типа SТМ-ОСВ со встроенным обратным клапаном.

Крышные вентиляторы SVOv 21-12 предусматривают обеспечение прямой подачи наружного воздуха (притока) с над кровельного пространства в лестничные и лифтовые зоны, создавая в них избыточное давление и не допуская поступления дыма в эти помещения. Другими словами— вентиляторы выполняют задачу «подпора воздуха». При работе крышного вентилятора с осевым рабочим колесом вход воздуха производится со стороны рабочего колеса в верхней плоскости вентилятора—вдоль оси вращения рабочего колеса.

Выход воздуха осуществляется по-прежнему вдоль оси вращения рабочего колеса, со стороны приводного электродвигателя, в нижней плоскости вентилятора. Крышные вентиляторы с осевыми колёсами, применяющиеся в системах противодымной вентиляции, изготавливаются в единственном конструктивном исполнении: рабочее колесо вентилятора монтируется непосредственно на вал приводного электродвигателя. При этом приводной электродвигатель располагается непосредственно в потоке перемещаемой среды, поэтому допустимая температура перемещаемой среды имеет ограничение по верхнему пределу: до +60°С.

Вентиляторы подпора воздуха не имеют эксплуатационных ограничений, продиктованных требованиями Федерального закона «Технический регламент отребованиях пожарной безопасности» и ГОСТ Р53302-2009 «Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость», так как перемещаемой средой является обычный наружный воздух с температурой равной температуре окружающей среды. Вентиляторы изготавливаются с рабочими колёсами правого вращения— рабочее колесо вращается почасовой стрелке при взгляде на вентилятор со стороны всасывающей части (со стороны рабочего колеса).

Основные узлы, детали и элементы конструкции вентилятора

1. металлическая обечайка в конструкции «фланец-фланец» с внутренней площадкой для установки приводного электродвигателя;
2. рабочее колесо выполнено из усиленного полиамида (количество лопаток колеса от 3-х до 16-ти);
3. электрический двигатель– трёхфазный асинхронный (располагается под рабочим колесом вентилятора);
4. защитный зонт, выполненный из оцинкованной стали, предохраняет проточную часть вентилятора от атмосферных осадков;
5. вынесенная коробка подключения питания приводного электродвигателя.



Краткая схема установки вентилятора

Внимание: перед монтажом необходимо убедиться в соответствии типоразмеров всех монтажных элементов типоразмеру вентилятора.

Установка стакана:
∙ стакан должен опираться на несущую конструкцию кровли строго вертикально;
∙ крепление стакана к несущей конструкции осуществляется в соответствии со строительными нормами;
∙ комплект крепежа в комплект поставки не входит.
Комплектование клапаном:
∙ клапан устанавливается во внутреннем пространстве монтажного стакана.

Мощность двигателя, кВт	Синхронная частота оборотов, об/мин	Номинальный рабочий ток, In при 380 В	Максимальное полное давление, Па	Производительность, м3/ч		Масса, кг
				min	max
4	1000	9,8	334	19661	54374	149
5,5	1000	12,9	323	25129	60139	168
7,5	1000	17,2	323	28200	68710	178
11	1000	24,2	487	29700	73800	264
15	1000	32,2	509	47067	92876	285
18,5	1000	38,3	508	50200	102000	333
11	1500	22,5	740	24729	74596	265
15	1500	30,1	708	35286	82694	270
18,5	1500	36,5	741	38908	91678	280
22	1500	43,2	741	47653	100229	305
30	1500	57,5	1010	43800	111000	335
37	1500	69,9	1100	49700	112000	400
45	1500	87	1091	60272	123813	430

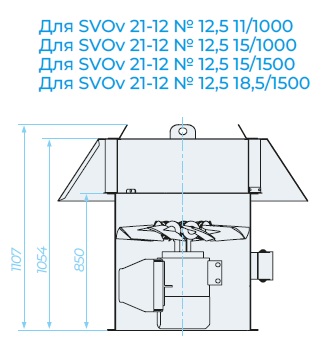

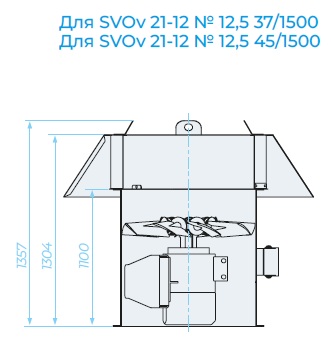

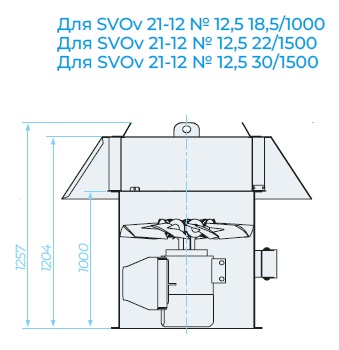

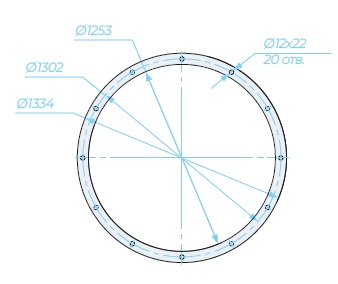

Аэродинамические характеристики, габаритно-присоединительные размеры

ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
