ОСЕВОЙ ВЕНТИЛЯТОР SVO 21-12-7,1
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 4 4,5 5 5,6 6,3 7,1 8 9 10 11,2 12,5;
• Материальное исполнение: общеобменное, взрывозащищенное;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ТС 004/2011, 010/2011, 020/2011;
• Количество лопаток рабочего колеса: от 3-х до 16-ти;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Материал корпуса и лопаток: корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида;
• Особенности: улучшенные аэродинамические характеристики; рабочие колеса с профильными лопатками, регулируемыми по углу установки;
• Монтаж: удобство монтажа и подключения; выносная клеммная коробка и транспортировочные крепления;
• Производительность: От 3 000 до 120 000 м3/ч
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор осевой
Тип осевого вентилятора
Типоразмер
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Номинальный рабочий ток, In при 380 В | Максимальное полное давление, Па | Производительность, м3/ч. | Масса, кг | |
|---|---|---|---|---|---|---|
| min | max | |||||
| 3 | 3000 | 6,34 | 695 | 9840 | 25000 | 44 |
| 4 | 3000 | 8,2 | 692 | 13242 | 29197 | 42 |
| 5,5 | 3000 | 11,1 | 810 | 11371 | 34960 | 59 |
| 7,5 | 3000 | 14,9 | 850 | 15077 | 39911 | 71 |
| 11 | 3000 | 21,2 | 1300 | 18200 | 39600 | 101 |
| 15 | 3000 | 28,8 | 1360 | 21700 | 45600 | 179 |
| 18,5 | 3000 | 34,7 | 1460 | 24900 | 49800 | 202 |
| 22 | 3000 | 41 | 1716 | 23084 | 51811 | 231 |
| 30 | 3000 | 55,4 | 1849 | 31592 | 62407 | 264 |

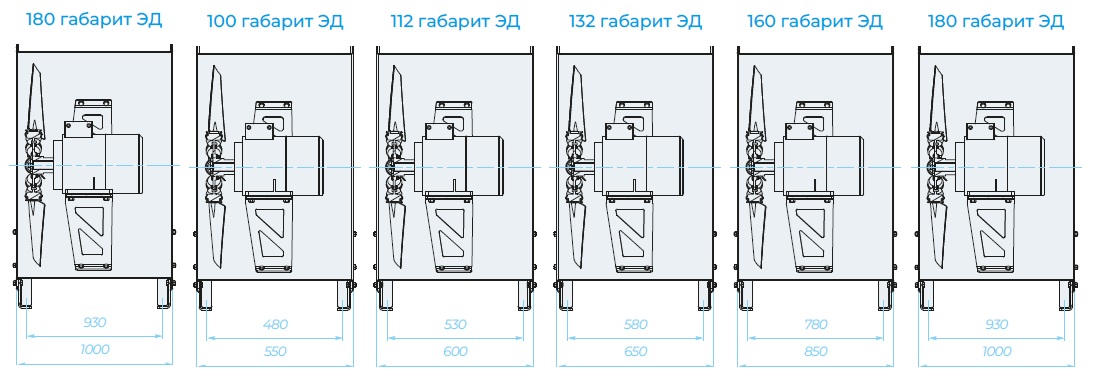

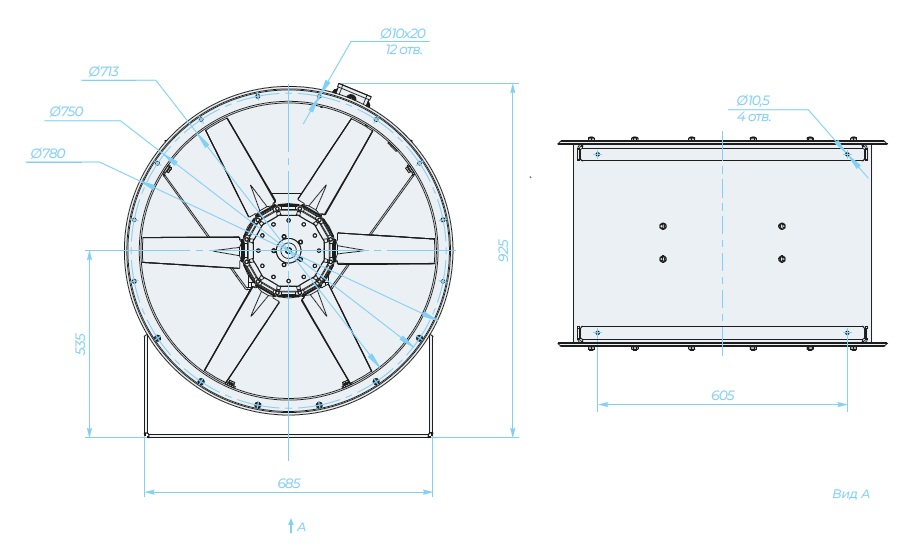

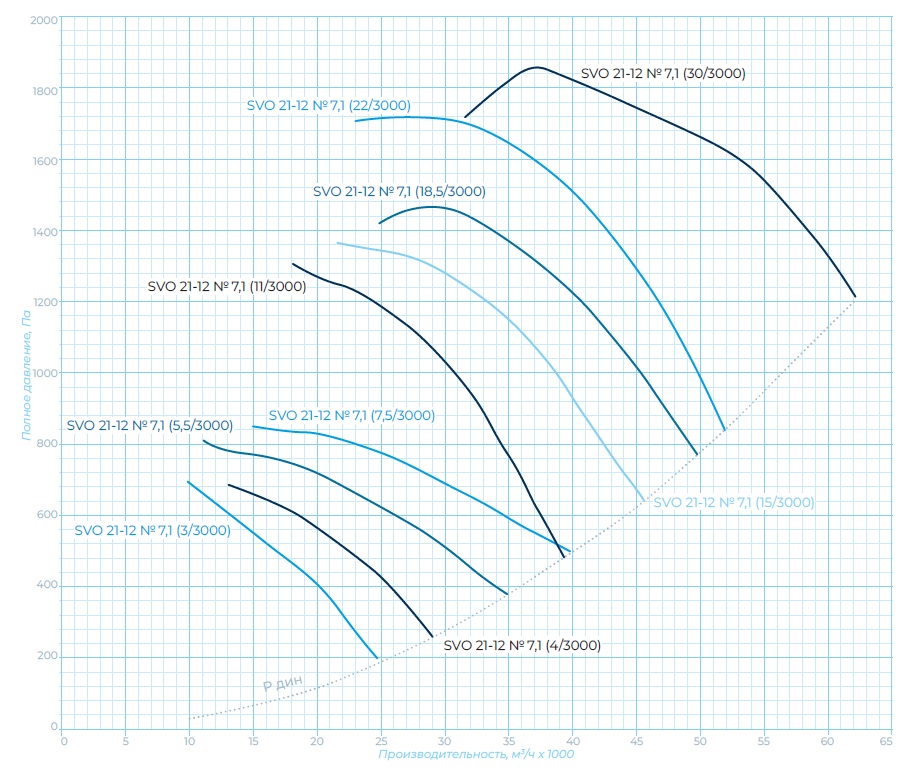

Аэродинамические характеристики, габаритно-присоединительные размеры
ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
