ВЕНТИЛЯТОР РАДИАЛЬНЫЙ SVRz 5 DU
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5 6,3 8
• Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя);
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Назначение: системы противодымной вентиляции;
• Количество лопаток рабочего колеса – 32;
• Конструктивное исполнение лопаток рабочего колеса: загнутые вперед;
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания;
• Применяемый индекс в сокращенном обозначении для систем дымоудаления: DU400; DU600;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа.
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор радиальный
Типоразмер
Тип рабочего колеса
Предел огнестойкости
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Вентилятор (сокращённое обозначение) | Синхронная частота двигателя об/мин. | Мощность двигателя, кВт | Номинальный ток электродвигателя, Iном | Производительность, м3/ч | Масса, кг | Вид виброизолятора | Кол-во |
|---|---|---|---|---|---|---|---|
| SVRz 5 DU | 1000 | 4 | 9,8 | 3200–9400 | 129 | ДО-41 | 4 |
| 1000 | 5,5 | 12,9 | 3200–12500 | 132 | ДО-41 | 4 | |
| 1000 | 7,5 | 17,2 | 3200–15200 | 141 | ДО-41 | 4 | |
| 1500 | 11 | 22,5 | 5500–11400 | 205 | ДО-42 | 4 | |
| 1500 | 15 | 30,1 | 5500–15100 | 210 | ДО-42 | 4 | |
| 1500 | 18,5 | 36,5 | 5500–18000 | 222 | ДО-42 | 4 | |
| 1500 | 22 | 43,2 | 5500–20300 | 239 | ДО-43 | 4 | |
| 1500 | 30 | 57,5 | 5500–24000 | 268 | ДО-43 | 4 |

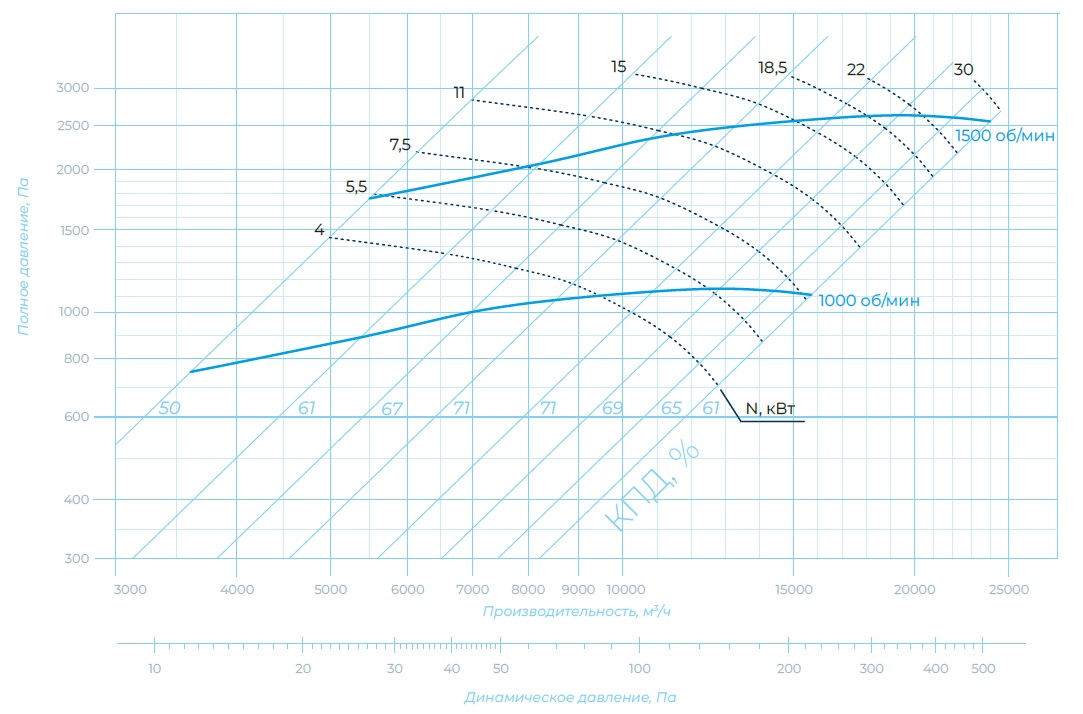

Аэродинамические характеристики
| Марка вентилятора | Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| SVRz 5 DU | 1000 | 87 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
| 1500 | 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 | |

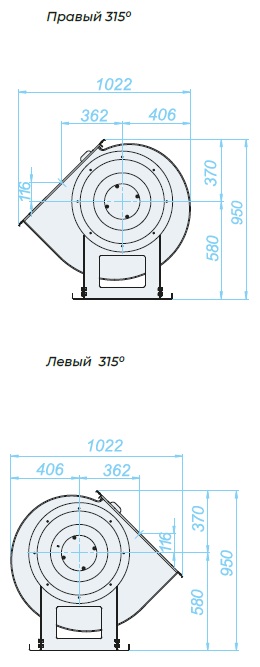

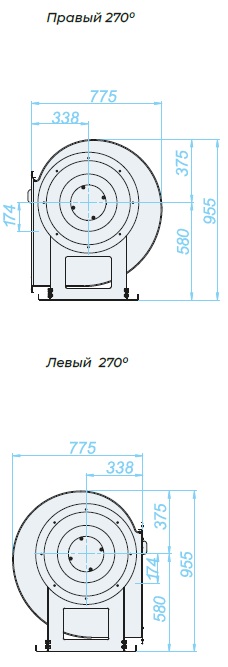

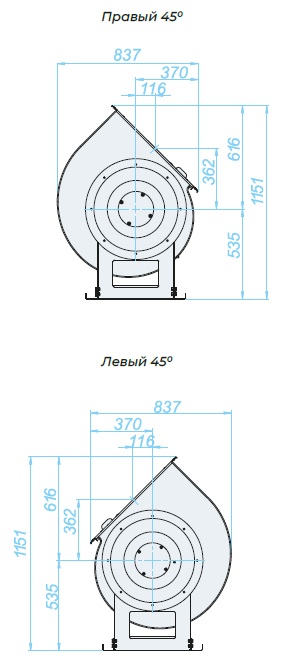

Аэродинамические характеристики, габаритно-присоединительные размеры

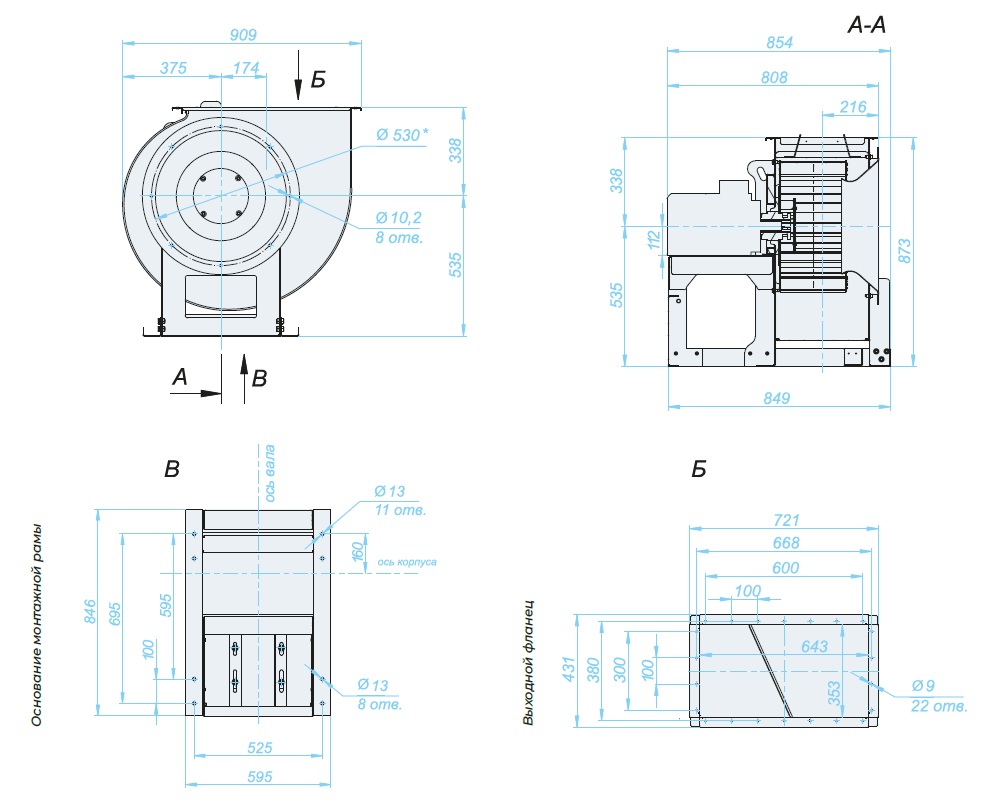

ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
