ОСЕВОЙ ВЕНТИЛЯТОР SVO 21-12-4
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 4 4,5 5 5,6 6,3 7,1 8 9 10 11,2 12,5;
• Материальное исполнение: общеобменное, взрывозащищенное;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ТС 004/2011, 010/2011, 020/2011;
• Количество лопаток рабочего колеса: от 3-х до 16-ти;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Материал корпуса и лопаток: корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида;
• Особенности: улучшенные аэродинамические характеристики; рабочие колеса с профильными лопатками, регулируемыми по углу установки;
• Монтаж: удобство монтажа и подключения; выносная клеммная коробка и транспортировочные крепления;
• Производительность: От 3 000 до 120 000 м3/ч
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор осевой
Тип осевого вентилятора
Типоразмер
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Номинальный рабочий ток, In при 380 В | Максимальное полное давление, Па | Производительность, м3/ч. | Масса, кг | |
|---|---|---|---|---|---|---|
| min | max | |||||
| 1,1 | 3000 | 2,61 | 501 | 4350 | 6200 | 25 |
| 1,5 | 3000 | 3,46 | 614 | 3990 | 7570 | 27 |
| 2,2 | 3000 | 4,85 | 616 | 5220 | 9340 | 30 |
| 3 | 3000 | 6,34 | 619 | 6340 | 10900 | 33 |

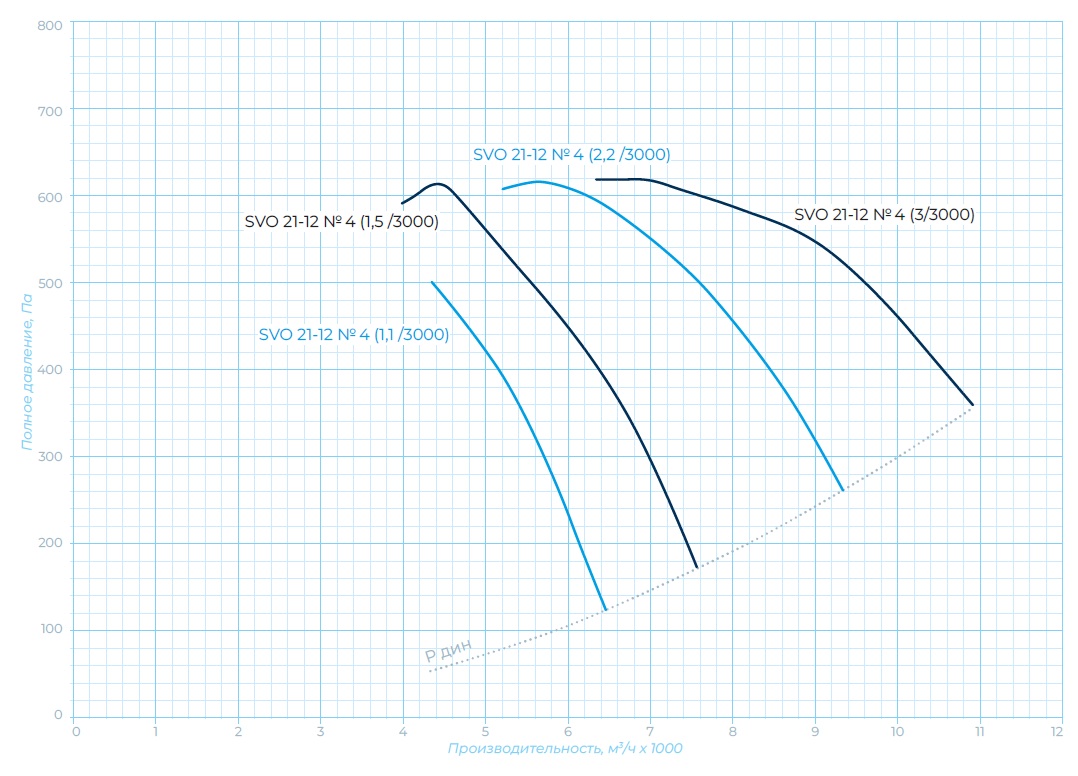

Аэродинамические характеристики, габаритно-присоединительные размеры
ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
