КРЫШНЫЙ ВЕНТИЛЯТОР VKRFm 9DU
Подробное описание
ОБЩИЕ СВЕДЕНИЯ
• Основные выпускаемые типоразмеры (номера): 5,6 6,3 7,1 8 9 10 11,2 12,5;
• Варианты конструктивного исполнения: исполнение 1;
• Соответствие стандартам: изготовлены по ТУ 28.25.20-003-45687431-2021;
• Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
• Материал корпуса: оцинкованная сталь;
• Рабочие колеса 2-х типов исполнения: РВ6, РВ6к, РВ9;
• Расположение рабочего колеса: устанавливается непосредственно на валу двигателя;
• Варианты исполнения: могут комплектоваться частотными преобразователями для увеличения производительности;
• Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа;
• Применение: в системах противодымной вентиляции;
• Условия эксплуатации: вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 1, 2-й и 3-й категории размещения по ГОСТ 15150-69; температура окружающей среды от –40 до +40 °С (от –10 °С до +45 °С для вентиляторов тропического исполнения.
Конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления для улучшения качества выпускаемой продукции.
Вентилятор крышный радиальный с факельным выбросом потока
Типоразмер
Тип рабочего колеса
Предел огнестойкости
Мощность электродвигателя
Частота вращения (об/мин)
Технические характеристики
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип колеса | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Производительность, м3/ч | Статическое давление, Па при °С | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| VKRFm 9DU | 1 | РВ6к | 112MA8 | 2,2 | 750 | 11494–25287 | 479–0 | 327 |
| 2 | РВ6 | 112MB8 | 3 | 750 | 11494–29118 | 479–0 | 335 | |
| 3 | РВ9 | 132S8 | 4 | 750 | 12433–32559 | 541–0 | 346 | |
| 4 | РВ6 | 132M6 | 7,5 | 1000 | 15703–39781 | 894–0 | 359 | |
| 5 | РВ9 | 160S6 | 11 | 1000 | 16750–43864 | 982–0 | 414 | |
| 6 | РВ6к | 180S4 | 22 | 1500 | 23797–52354 | 2053–0 | 463 | |
| 7 | РВ6 | 180M4 | 30 | 1500 | 23797–60286 | 2053–90 | 484 | |
| 8 | РВ9 | 200M4 | 37 | 1500 | 25384–66474 | 2255–40 | 539 |

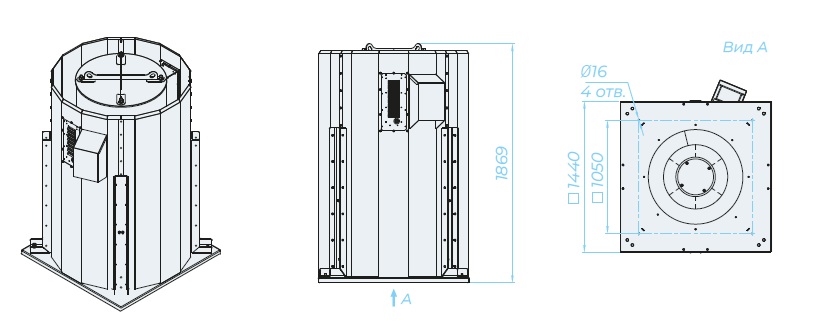

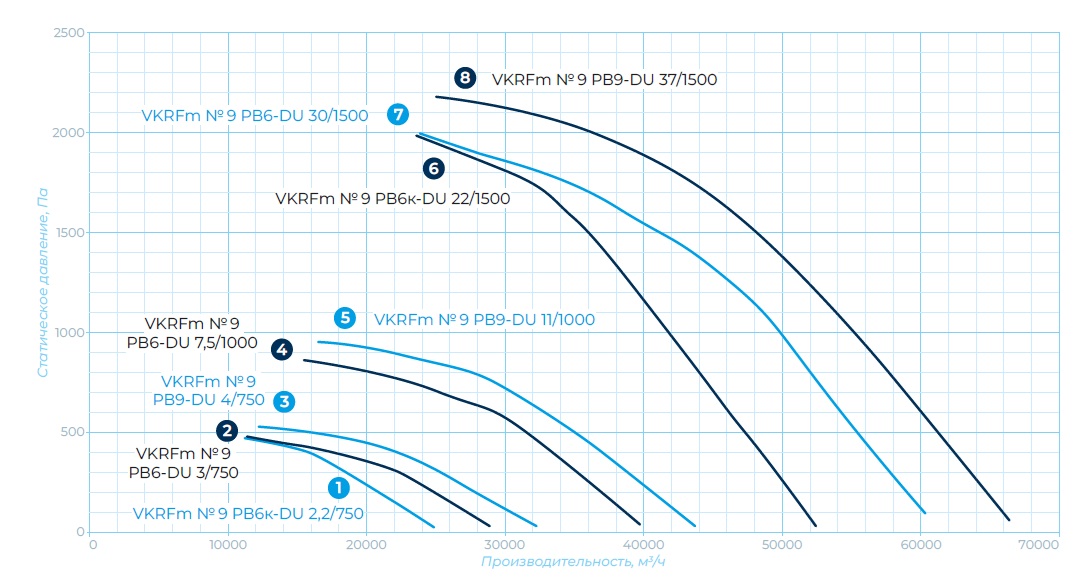

Аэродинамические характеристики, габаритные и присоединительные размеры
ВСЕ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОДЕЛИ ПРЕДСТАВЛЕНЫ В ПРИКРЕПЛЕННОМ ФАЙЛЕ (СМ. ФАЙЛ PDF РЯДОМ С ФОТО)
