Виброизоляторы (общепромышленные, взрывозащищенные)

Подробное описание

Виброизоляторы ДО предназначены для уменьшения динамических усилий, передающихся от установленных вентиляторов и другого оборудования.
Примечание:
• Деформация (осадка пружины) под нагрузкой, отличающейся от указанной в таблице, изменяется пропорционально нагрузке.
• Для виброизоляторов всех типов общее число витков пружины равно 6,5.
• Для виброизоляторов ДО 38, ДО 39
S = 2 мм, для остальных марок S = 3 мм,
S1 = 5 и 10 мм соответственно.
В резиновых прокладках во всех случаях d = d2 + 3,5 мм

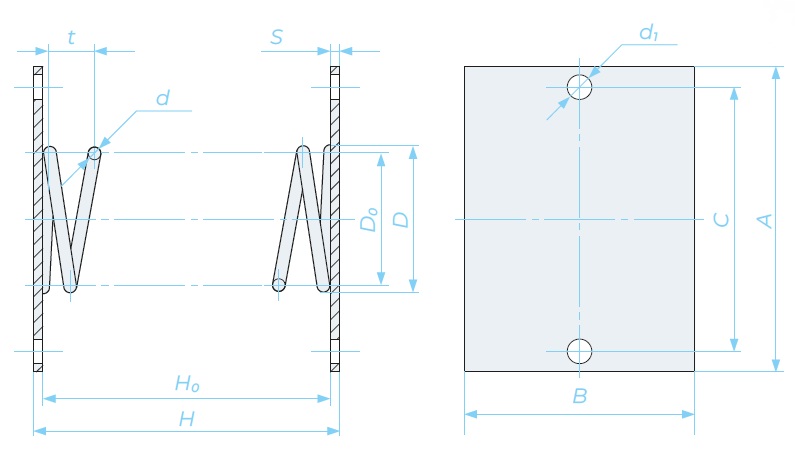

Габаритно-присоединительные размеры

Технические характеристики виброизоляторов

Марка	Нагрузка Р, кг		Вертикальная жесткость, кг/см2	Высота в свободном состоянии, мм	Осадка пружины под нагрузкой		Число рабочих витков	Масса, кг	Размеры, мм
	Рабочая (Рраб.)	Предельная (Рпр.)			(Рраб.)	(Рпр.)			L	A	B	Dср	d	d 1	d 2
Д038	12,2	15,2	4,5	72	27	33,7	5,6	0,3	100	70	60	30	3	12	8,5
Д039	21,9	27,3	6,1	92,5	36	45	5,6	0,4	110	80	70	40	4	12	8,5
Д040	33,9	42,4	8,1	113	41,7	52	5,6	1	130	100	90	50	5	14	8,9
ДО41	54	67,4	15,4	129	43,4	54	5,6	1	130	100	90	54	6	14	10,5
Д042	94,2	117,7	16,5	170	57,2	72	5,6	1,8	150	120	110	72	8	14	10,5
Д043	164,8	206	29,4	192	56	70	5,6	2,4	160	130	120	80	10	14	10,5
Д044	238,4	297,9	35,7	226	66,5	83	5,6	3,65	180	150	140	96	12	14	10,5
Д045	372,8	466	44,5	281	84,5	106	5,6	6,45	220	180	170	120	15	16	12,5
